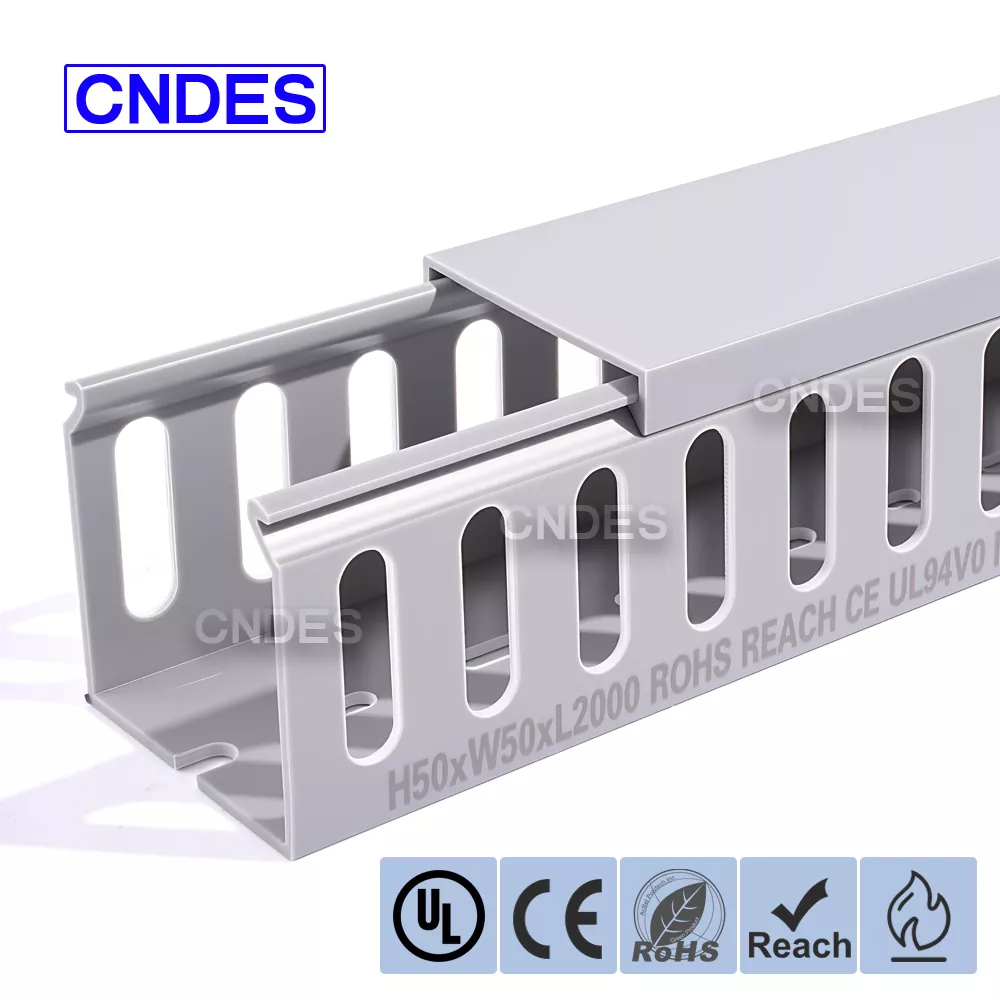

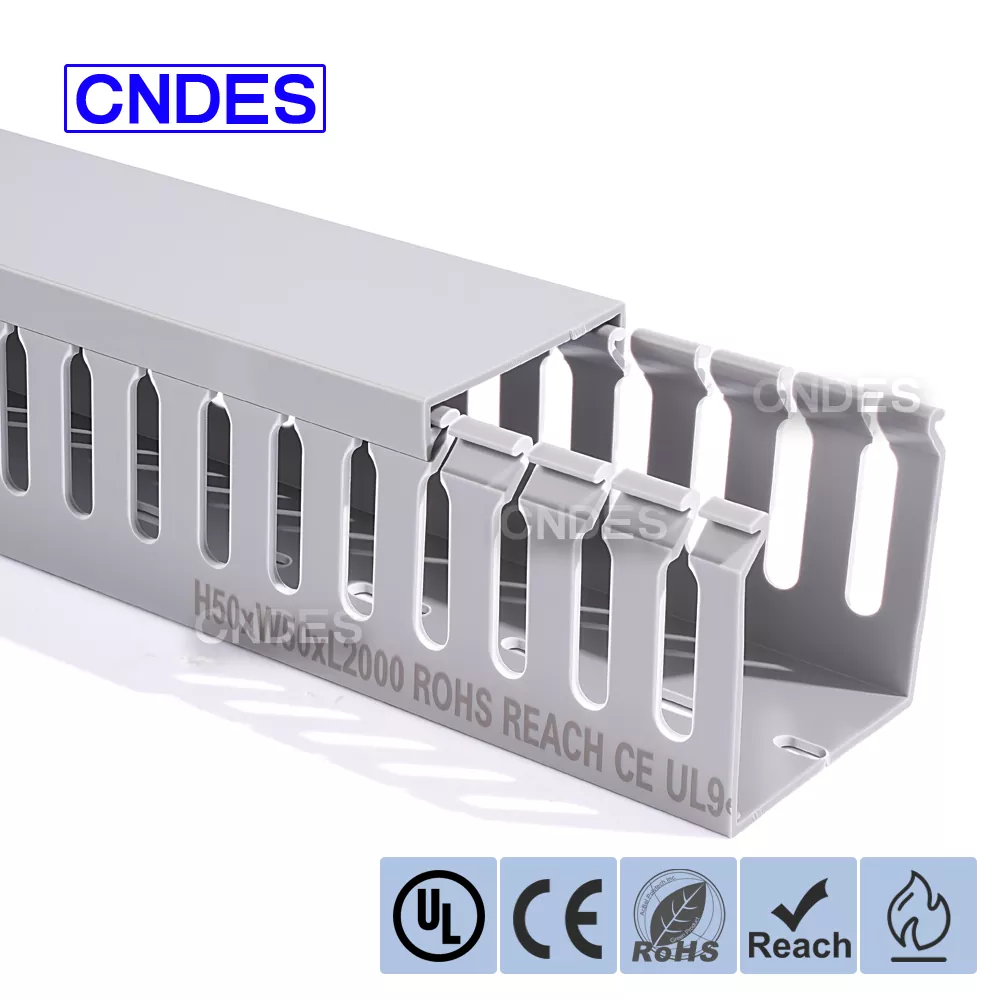

50×50 slisset PVC-fingertype ledningskanal

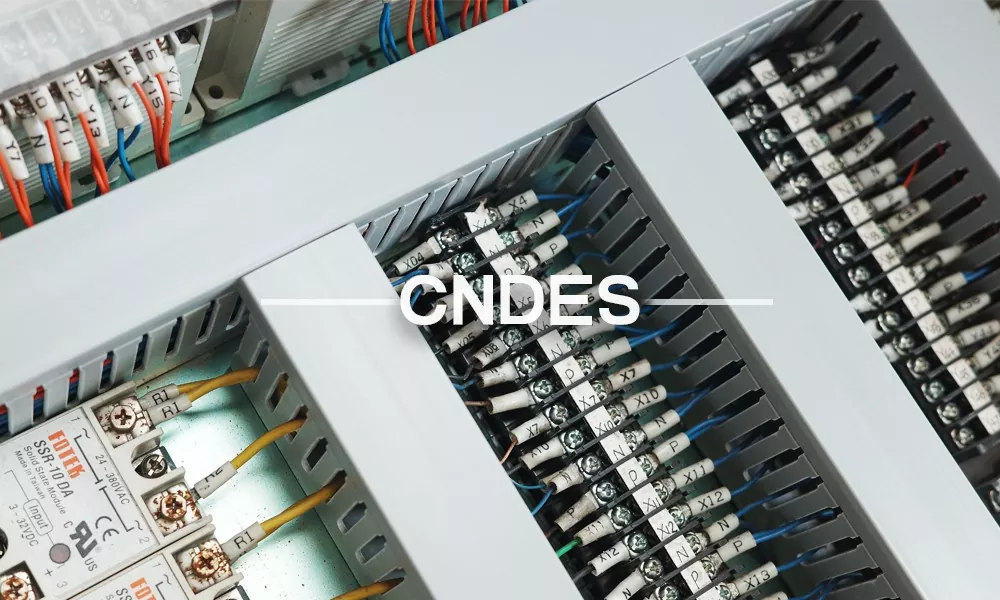

Den tilpassede 50×50 slissede PVC-fingertypen ledningskanal er designet for effektiv kabelorganisering i elektriske paneler, automatiseringsskap og industrielle kontrollsystemer. Med en balansert firkantet profil og finger-type åpne spor, muliggjør denne ledningskanalen rask kabelforgrening, ren ruting og enkelt vedlikehold.

Produsert av CNDES, en profesjonell PVC-ledningskanalprodusent og -leverandør i Kina, er denne modellen mye brukt i applikasjoner som krever fleksibilitet, sikkerhet og langsiktig holdbarhet.

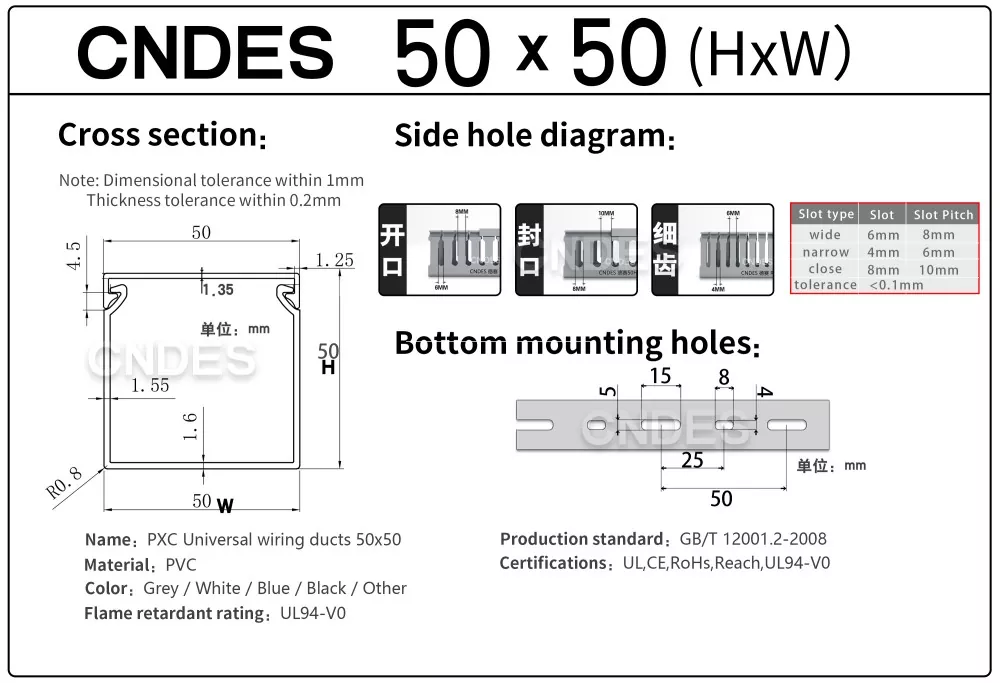

50*50-spesifikasjonsdokument

Bruksanvisning

1. Forberedelse før installasjon

Før installasjon, velg passende rørstørrelse og sporbredde i henhold til kabelmengde, kabeldiameter og installasjonsmiljø, for eksempel tilgjengelig plass og driftstemperatur.

For eksempel er spordesign av smal fingertype egnet for komponentområder med høy tetthet, mens bredere spor tillater enklere ruting av større kabelbunter.

Når du installerer Quality 50×50 slisset PVC-fingertype ledningskanal, planlegg kabelføringsbanen på forhånd og merk monteringsposisjonene på vegger eller inne i elektriske skap. Unngå områder med skarpe kanter, overdreven vibrasjon eller høye temperaturer.

Bruk et målebånd og markør for å sikre nøyaktig posisjonering og jevn ruting.

Forbered de nødvendige verktøyene, inkludert en skrutrekker, boremaskin (hvis boring er nødvendig), nivå- og skjæreverktøy som en sag eller dedikert ledningskanalkutter.

2.Sikring av grunnskinnen

Ved montering på vegg eller skap, bruk en boremaskin til å bore hull på de merkede punktene. Sett inn ekspansjonsankere eller plastankere. Sørg for at borehullets diameter stemmer overens med ankerstørrelsen for å forhindre ustabilitet fra overdimensjonerte hull. Rett inn den slissede PVC-fingertype-ledningskanalens baseskinne med monteringspunktene og stram skruene med en skrutrekker for å sikre at skinnen er sikker og ikke slingrer. Prioriter bruk av kanalens forhåndsborede monteringshull. Hvis det er behov for flere festepunkter, bor hull selv. Bruk et vater for å kontrollere bunnkanalens horisontale innretting, og unngå vanskeligheter med påfølgende montering av dekkplate eller kabeltilt. Etter justering, stram skruene igjen for å forhindre forskyvning.

3.Kabelorganisering og -innsetting

Før du setter inn kabler, grupper dem etter funksjon – for eksempel strømkabler, signalkabler eller datakabler – og merk dem om nødvendig. Sjekk at kabeldiameteren er kompatibel med sporbredden.

Før kablene forsiktig gjennom sidesporene eller endeåpningene på High-Performance 50×50 slisset PVC-fingertype ledningskanal, unngå overdreven trekking som kan skade kabelisolasjonen.

For større kabler kan individuelle spor-"fingre" fjernes langs forhåndskutte linjer eller trimmes ved hjelp av skjæreverktøy for å skape bredere åpninger.

Ordne kabler i lag for å forbedre organisering og fremtidig vedlikehold. En vanlig praksis er å legge strømkabler i bunnen og signalkabler på det øvre laget for å redusere interferens.

4. Montering av dekkplate

Juster dekkplaten med bunnkanalen, og sørg for at dekselplatens kanter griper helt inn i bunnkanalens klips eller glidespor. For å skyve dekkplater, skyv dem inn fra den ene enden; for clip-on-typer, trykk til den låses i posisjon. Trykk godt på dekkplaten for å feste den tett til bunnkanalen. For ledningskanal med slisset PVC-finger, roter dekselplaten til låst posisjon. Inspiser dekkplaten for plan for å forhindre lokalisert løfting som kan tillate inntrengning av støv. Kontroller at dekselplaten er sikker uten hull for å forhindre at støv eller fremmedlegemer kommer inn i røret. Hvis forbedret forsegling er nødvendig, påfør tetningsmasse på dekkplatens kanter (velg et PVC-kompatibelt lim).

5. Spesiell scenariohåndtering

Når du installerer på vertikale flater, velg deksler med anti-skli design (f.eks. gummiputer eller snap-forsterkede typer) for å forhindre glidning. Inspiser med jevne mellomrom vertikalt installert slisset PVC-fingertype ledningskanal for å sikre at dekslene forblir sikre mot gravitasjonsløsninger. I trange rom, kutt rørene til passende lengder (bruk spesialiserte skjæreverktøy for å holde rene, jevne kanter). Etter kutting, inspiser den kuttede kanten for skarphet. Slip med slipepapir om nødvendig for å forhindre kabel- eller operatørskader. Hvis omgivelsestemperaturer nærmer seg kanalens øvre temperaturgrense (f.eks. 50°C eller 85°C), velg en høytemperaturbestandig modell eller implementer ytterligere varmeavledningstiltak. Reserver for eksempel ventilasjonsplass rundt kanalen eller installer kjølevifter.
